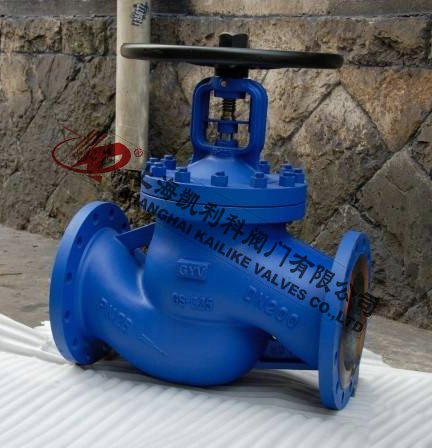

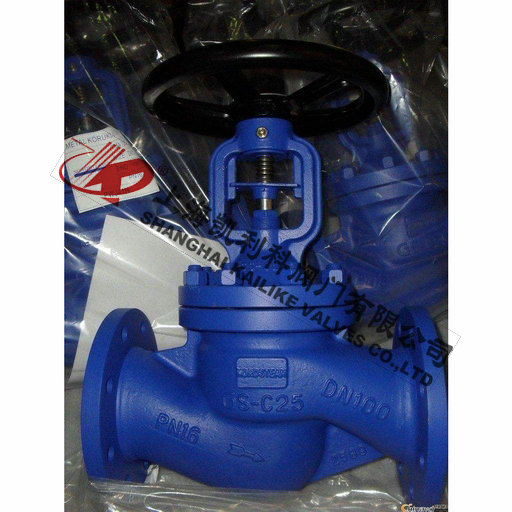

產品名稱：	德標法蘭截止閥	產品型號：	J41H
公稱通徑：	DN15～DN300	結構形式：	截止式
公稱壓力：	1.6MPa～4.0MPa	連接方式：	焊接、法蘭
適用溫度：	-29ºC～+550ºC	驅動方式：	手輪、傘齒輪
閥體材質：	WCB、碳鋼、不銹鋼	制造標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	水、油、蒸汽、氣體	生產廠家：	上海凱利科閥門有限公司

產品說明

J41H德標法蘭截止閥適用于公稱壓力PN1.6～16MPa，工作溫度-29～550℃的石油、化工、制藥、化肥、電力行業等各種工況的管路上，切斷或接通管路介質。驅動方式有手動、齒輪傳動、電動、氣動等。

技術規范

制造標準: DIN EN13709-2003
結構長度: DIN EN1092-1:2002
法蘭標準: DN EN 588-1:1995
試驗標準: DIN EN12266:2003

產品特點

結構簡單，制造和維修比較方便。
1、工作行程小，啟閉時間短。
2、密封性好，密封面間磨擦力小，壽命較長。
3、零件材料，法蘭和對焊尺寸，可根據實際工況選配，能滿足各種工程需要。

注意事項

1、流體阻力大，開啟和關閉時所需力矩較大。
2、不適用于帶顆粒，粘度較大，易結焦的介質。
3、調節性能較差，無需維護的條件。

主要零部件材質

閥體/閥蓋	閥桿	閥瓣	螺栓	螺母	填料Packing	墊片Gasket
GG25	13Cr	GG25	B7	2H	石墨	石墨+304
WCB	13Cr	WCB	B7	2H	石墨	石墨+304
CF8	F304	CF8	B8	8	石墨 石墨	石墨+304 石墨+304
CF8M	F316	CF8M	B8	8	石墨	石墨+304

性能規范

公稱壓力(MPa)	殼體試驗壓力(Mpa)	密封壓力試驗(Mpa)	適用溫度(℃)	適用介質
1.6	2.4	1.76	HT:-10~300℃  CS:-29~425℃  SS:-59~540℃	水  蒸汽  油品
2.5	3.75	2.75
4.0	6.0	4.4

 外形結構圖

主要外形尺寸

公稱通徑DN		15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
L	PN16	130	150	160	180	200	230	290	310	350	400	480	600	730	850	980	1100
	PN25	130	150	160	180	200	230	290	310	350	400	480	600	730	850	980	1100
	PN40	130	150	160	180	200	230	290	310	350	400	480	600	730	850	980	1100
H	PN16	190	190	195	210	220	230	255	270	360	380	415	530	665	932	992	1205
	PN25	190	190	195	210	220	230	255	270	360	380	427	545	675	940	1055	1213
	PN40	190	190	195	210	220	230	255	270	360	380	436	562	683	952	1065	1225
W	PN16	120	120	140	140	160	180	180	200	250	300	300	400	520	550	600	650
	PN25	120	120	140	140	160	180	180	200	250	300	300	400	520	550	600	650
	PN40	120	120	140	140	160	180	180	200	250	300	300	400	520	550	600	650



聲明：【J41H德標法蘭截止閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的J41H德標法蘭截止閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
